本產品適用于風力、光伏、風光互補發電電站、戶用風光互補發電系統、沿海海島、偏遠山區、邊防哨所等無人區域的電力供應等。
產品特點
?適合風力、光伏和風光互補系統的離網逆變器
?智能化、功能化設計，結構簡單，功能強大
?采用工頻變壓器，空載損耗低
產品認證
CE認證
技術參數
|
型號 |
WI20-48 |
WI20-120 |
WI30-48 |
WI30-240 |
WI50-48 |
WI50-120 |
WI50-240 |
|
直流輸入?yún)?shù) |
|||||||
|
額定蓄電池電壓 |
48Vdc |
120Vdc |
48Vdc |
240Vdc |
48Vdc |
120Vdc |
240Vdc |
|
輸入過壓點 |
68Vdc |
170Vdc |
68Vdc |
340Vdc |
68Vdc |
170Vdc |
340Vdc |
|
輸入過壓恢復點 |
66Vdc |
165Vdc |
66Vdc |
330Vdc |
66Vdc |
165Vdc |
330Vdc |
|
輸入欠壓點 |
43.2Vdc |
108Vdc |
43.2Vdc |
216Vdc |
43.2Vdc |
108Vdc |
216Vdc |
|
輸入欠壓恢復點 |
48Vdc |
120Vdc |
48Vdc |
240Vdc |
48Vdc |
120Vdc |
240Vdc |
|
交流輸出參數 |
|||||||
|
輸出相位數 |
單相 |
||||||
|
額定輸出功率 |
2kW |
2kW |
3kW |
5kW |
|||
|
額定輸出電壓 |
110/120/220/230/240Vac |
||||||
|
額定輸出頻率 |
50/60±0.5Hz |
||||||
|
電流諧波總畸變率（THD） |
<5% |
||||||
|
效率 |
|||||||
|
最大轉換效率 |
≥85% |
||||||
|
保護功能 |
|||||||
|
直流輸入側過/欠壓保護 |
有 |
||||||
|
直流反接保護 |
有 |
||||||
|
輸出過載保護 |
有 |
||||||
|
輸出短路保護 |
有 |
||||||
|
浪涌保護 |
有 |
||||||
|
過溫保護 |
有 |
||||||
|
通用參數 |
|||||||
|
顯示方式 |
LCD |
||||||
|
顯示內容 |
蓄電池電壓、逆變電壓、逆變電流、逆變功率、以及蓄電池過壓/欠壓、交流負載過載/短路等工作狀態 |
||||||
|
隔離方式 |
工頻隔離 |
||||||
|
空載電流 |
≤0.6A |
≤0.3A |
≤0.6A |
≤0.15A |
≤1.6A |
≤0.5A |
≤0.8A |
|
環境溫度 |
-20℃～+40℃ |
||||||
|
環境濕度 |
0%~90%,無凝露 |
||||||
|
噪音 |
<60dB |
||||||
|
冷卻方式 |
風冷 |
||||||
|
防護等級 |
IP20 |
||||||
|
尺寸(寬×高×深) |
235×352×400 mm |
600×200×600mm |
500×725×500mm |
320×525×560mm |
|||
|
產品凈重 |
20kg |
27kg |
37kg |
65kg |
47.5kg |
||

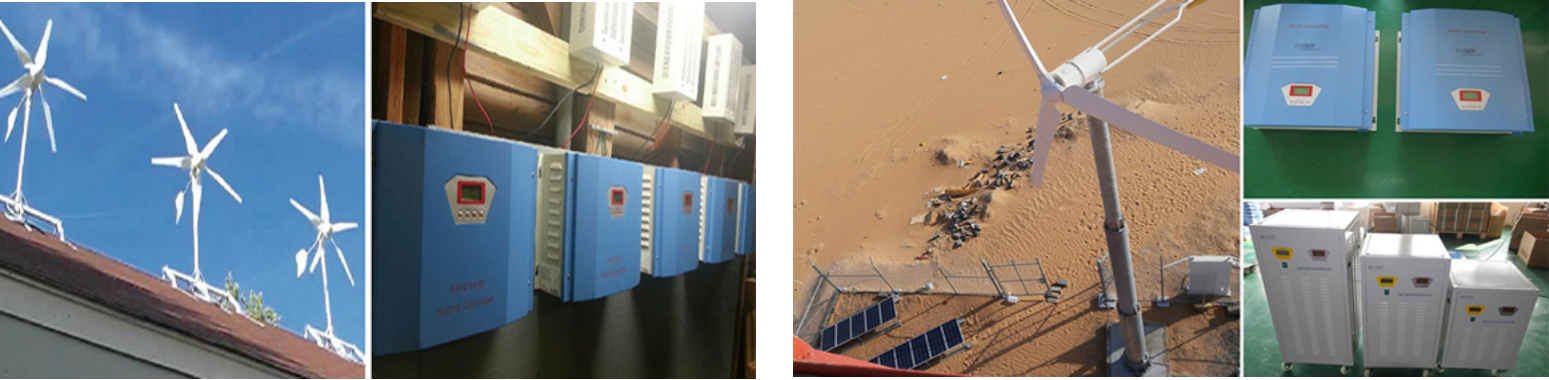

應用案列
合肥光伏污水處理系統 某大學風光互補供電系統
馬達加斯加風光柴互補戶用系統 美國賓夕法尼亞洲風光互補戶用供電系統
