本產品適用于分布式風力發電并網系統、風光互補并網發電系統、風力發電并網系統等；
特點：
?LCD液晶屏顯示各種參數
?寬范圍風力發電 MPPT功能，可 30個點設定功率曲線
?風力發電專用并網控制變流一體機
?完善的保護功能
?高防護等級IP65，可戶外使用
?鋁合金外殼設計，耐腐蝕性強
?可選RS485/GPRS進行遠程電腦監控，其中GPRS還可APP監控
?支持標準MODBUS協議
?近20年技術積累，負責起草中小型風力發電機組用控制器國家標準
WWGI系列3KW單相風力發電并網變流器
WWGI系列風力發電并網變流器是一款帶MPPT功能的風力發電并網變流器，設備外觀大方、操作方便。

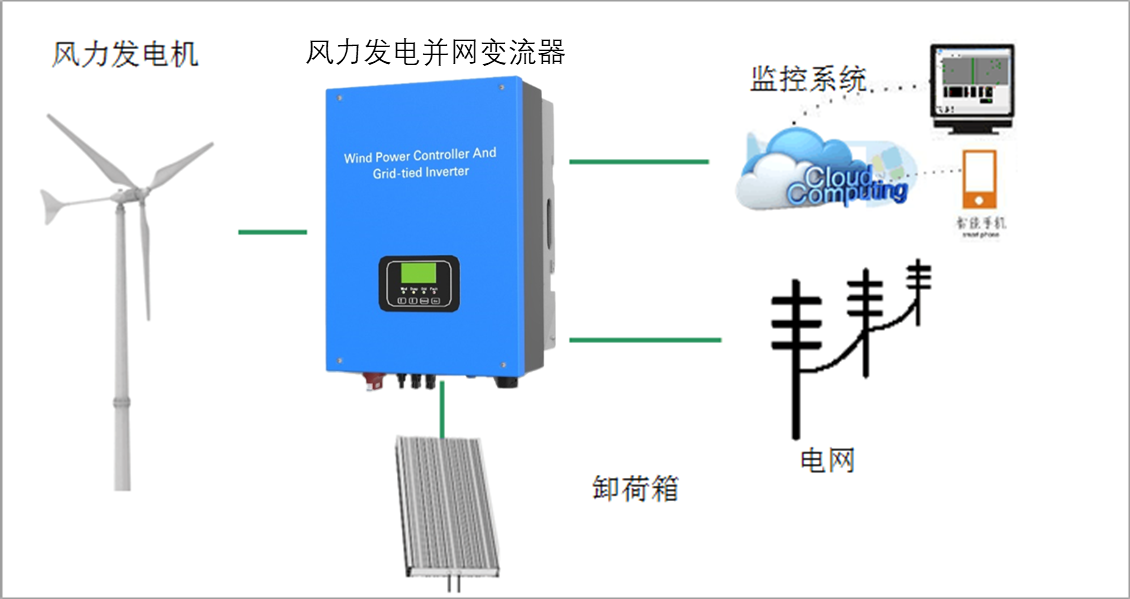

系統結構圖
技術參數
|
型號 |
WWGI30 |
|
風電輸入 |
|
|
額定輸入功率 |
3kW |
|
最大輸入功率 |
4.5kW |
|
額定輸入電壓 |
240Vac |
|
MPPT電壓范圍 |
60~300Vac |
|
額定輸入電流 |
7.2A |
|
最大輸入電流 |
10.8A |
|
切入轉速 |
60RPM（出廠值，0-1499RPM可設定） |
|
功率跟蹤 |
可30個點設定功率曲線 |
|
限速控制 |
電磁限速 |
|
手動制動 |
同時按下按鍵“Enter”和“ESC”，完全卸荷 |
|
面板上空氣開關轉到“BRAKE位置”，三相交流短路，轉到“RUN”位置運行 |
|
|
過電流制動 |
12A（（出廠值，0-15A可設定）過電流時風力發電并網變流器完全卸荷，10min后恢復 |
|
過轉速制動 |
300轉/分（出廠值，0~1499轉/分可設定）達到系統設定轉速時完全卸荷，10min后自動恢復 |
|
過風速制動（可選） |
18m/s（0~30m/s可設定），達到系統設定風速時完全卸荷，風速低于15m/s且10min后自動恢復 |
|
交流輸出參數 |
|
|
電網相位數 |
單相 |
|
額定輸出功率 |
3kW |
|
最大輸出功率 |
3.3kW |
|
額定電網電壓 |
220Vac |
|
電網電壓范圍 |
額定電網電壓的85%~110% |
|
額定電網頻率 |
50Hz/60Hz自適應 |
|
電網頻率范圍 |
49Hz~51Hz /59Hz~61Hz |
|
額定輸出電流 |
13.6A |
|
額定功率因數 |
＞0.98 |
|
電流總諧波畸變率 |
＜5% |
|
直流分量 |
＜0.5% |
|
軟啟動 |
具備 |
|
恢復并網功能 |
具備 |
|
自動開/關機 |
具備 |
|
保護功能 |
|
|
電網過/欠壓保護 |
具備 |
|
電網過/欠頻保護 |
具備 |
|
交流短路保護 |
具備 |
|
電網掉電保護 |
具備 |
|
防孤島效應保護 |
具備 |
|
過溫保護 |
具備 |
|
防雷保護 |
具備 |
|
殘余電流保護 |
具備 |
|
通用參數 |
|
|
顯示方式 |
LED+LCD |
|
顯示內容 |
顯示內容：風機電壓、風機電流、風機功率、風機轉速、磁極對數；變流器電壓、變流器電流、變流器功率、電網頻率、電網延遲時間、累計發電量；母線電壓；風速、溫度、時間、語言、變流器地址等。 狀態顯示：手動剎車、自動剎車、故障指示、并網狀態、繼電器狀態、風機切入等。
|
|
監控模式 |
RS485/GPRS可選 |
|
遠程監控 |
遙測：風力發電機轉速、電網電壓、交流輸出電流、交流輸出功率、發電量、風速； 遙信：風力發電機狀態，風力發電并網變流器過流告警、過壓告警、過溫告警、故障告警等； 遙控：修改風力發電并網變流器參數、控制風力發電機制動。 |
|
效率 |
≥95% |
|
環境溫度 |
-20℃～+40℃ |
|
濕度 |
0%~90%，無凝露 |
|
耐振動性能 |
能承受頻率為10Hz～55Hz，振幅為0.35mm的正弦波振動 |
|
噪音 |
≤65dB |
|
冷卻方式 |
自冷 |
|
外殼防護等級 |
IP65（卸荷IP54） |
|
產品參考尺寸 |
416×536×250mm |
|
產品參考重量 |
20kg |
|
卸荷箱參考尺寸 |
300×550×55mm |
|
卸荷箱參考重量 |
14kg |
