本產品適用于戶用離網發電、邊防海島等電力供應。
產品特點
?光伏發電專用控制逆變一體
?工頻變壓器隔離，安全可靠
?完善的保護功能
?CE認證
技術參數
|
型號 |
WSI0303-12 |
WSI0505-24 |
WSI1010-24 |
WSI1010-48 |
|
光伏輸入 |
||||
|
額定功率 |
300W |
500W |
1000W |
1000W |
|
最大開路電壓 |
24V |
48V |
96V |
|
|
額定輸入電流 |
25A |
21A |
42A |
21A |
|
充電參數 |
||||
|
額定蓄電池電壓 |
12V |
24V |
24V |
48V |
|
輸出電壓點 |
14.5V |
29 |
29 |
58 |
|
交流輸出 |
||||
|
直流輸入電壓范圍 |
10.8V~17V |
21.6V~34V |
43.2V~68V |
|
|
額定輸出功率 |
300W |
500W |
1000W |
1000W |
|
額定輸出電壓 |
110/120/220/230/240V |
|||
|
額定相位數 |
單相 |
|||
|
額定輸出頻率 |
50/60±0.5Hz |
|||
|
波形畸變率 |
<5% |
|||
|
最大轉換效率 |
≥85% |
|||
|
過載能力 |
120%額定輸出功率1分鐘，150%額定輸出功率10秒 |
|||
|
通用參數 |
||||
|
顯示方式 |
LCD |
|||
|
顯示內容 |
蓄電池電壓、充電電流、制動指示；以及蓄電池過壓、蓄電池欠壓；負載過載、負載短路、設備過熱等狀態 |
|||
|
隔離方式 |
工頻隔離 |
|||
|
空載損耗 |
≤0.9A |
≤0.5A |
≤0.7A |
≤0.5A |
|
保護功能 |
光伏：防反接、防反充；蓄電池：過壓、反接；負載：過載、短路、過熱等 |
|||
|
環境溫度 |
-20℃～+40℃ |
|||
|
環境濕度 |
5%~95%,無凝露 |
|||
|
噪音 |
≤65db |
|||
|
冷卻方式 |
風冷 |
|||
|
外殼防護等級 |
IP20 |
|||
|
尺寸(寬×高×深) |
402×163×202 mm |
|||
|
產品凈重 |
8kg |
9kg |
13kg |
|

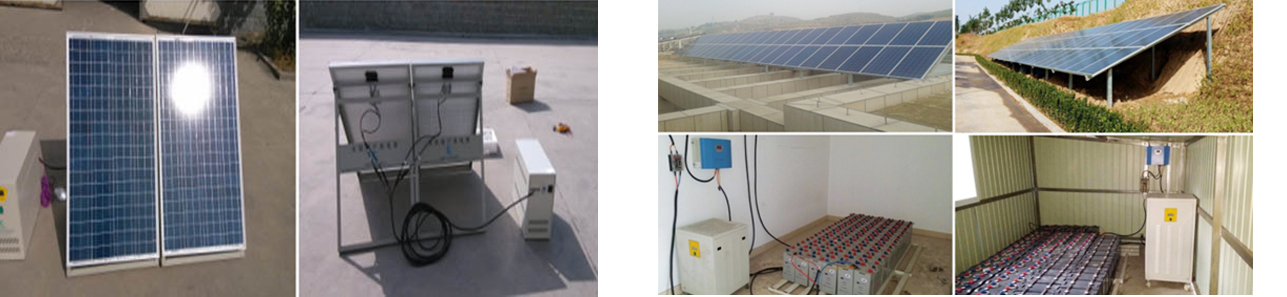

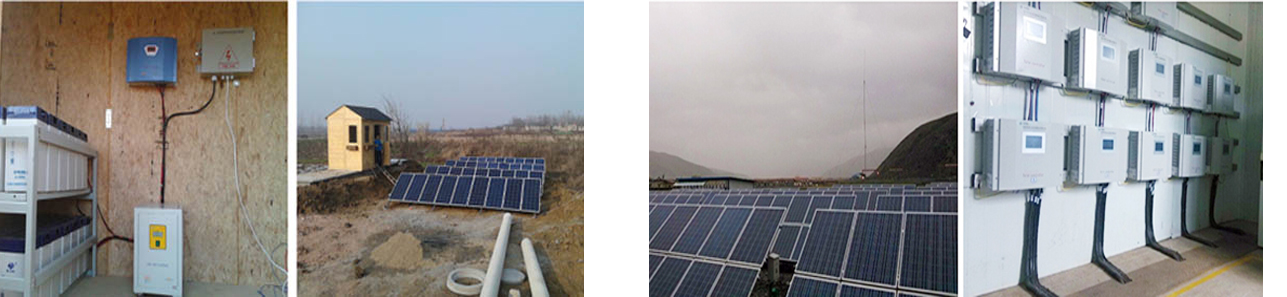

應用案例
合肥某項目 青海某項目
新疆某項目 山西某項目
