本產品適用于風力、光伏、風光互補離網發電系統、沿海海島、偏遠山區、邊防哨所等無人區域的電力供應等
產品特點
?適合風力、光伏和風光互補離網發電系統的三相離網逆變器
?智能化設計，結構簡單，功能強大
?采用工頻變壓器，安全可靠
產品認證
CE認證
技術參數
|
型號 |
WIT100-120 |
WIT100-240 |
WIT200-240 |
WIT300-240 |
|
直流輸入?yún)?shù) |
||||
|
額定蓄電池電壓 |
120Vdc |
240Vdc |
240Vdc |
240Vdc |
|
輸入過壓點 |
170Vdc |
340Vdc |
340Vdc |
340Vdc |
|
輸入過壓恢復點 |
165Vdc |
330Vdc |
330Vdc |
330Vdc |
|
輸入欠壓點 |
108Vdc |
216Vdc |
216Vdc |
216Vdc |
|
輸入欠壓恢復點 |
120Vdc |
240Vdc |
240Vdc |
240Vdc |
|
交流輸出參數 |
||||
|
輸出相位數 |
三相 |
|||
|
額定輸出功率 |
10kW |
10kW |
20kW |
30kW |
|
額定輸出電壓 |
380Vac |
|||
|
額定輸出頻率 |
50/60±0.5Hz |
|||
|
電流諧波總畸變率（THD） |
<5% |
|||
|
效率 |
|
|||
|
最大轉換效率 |
≥90% |
|||
|
保護功能 |
|
|||
|
直流輸入側過/欠壓保護 |
有 |
|||
|
直流反接保護 |
有 |
|||
|
直流輸入過載保護 |
有 |
|||
|
交流短路保護 |
有 |
|||
|
浪涌保護 |
有 |
|||
|
過溫保護 |
有 |
|||
|
通用參數 |
|
|||
|
顯示方式 |
LCD |
|||
|
隔離方式 |
工頻隔離 |
|||
|
空載電流 |
≤2A |
≤1.25A |
≤2A |
≤2.5A |
|
環境溫度 |
-20℃～+40℃ |
|||
|
環境濕度 |
5%~95%,無凝露 |
|||
|
噪音 |
<60dB |
|||
|
冷卻方式 |
風冷 |
|||
|
防護等級 |
IP20 |
|||
|
尺寸(寬×高×深) |
500×710×500mm |
600×1180×600mm |
||
|
產品凈重 |
100kg |
200kg |
280kg |
|

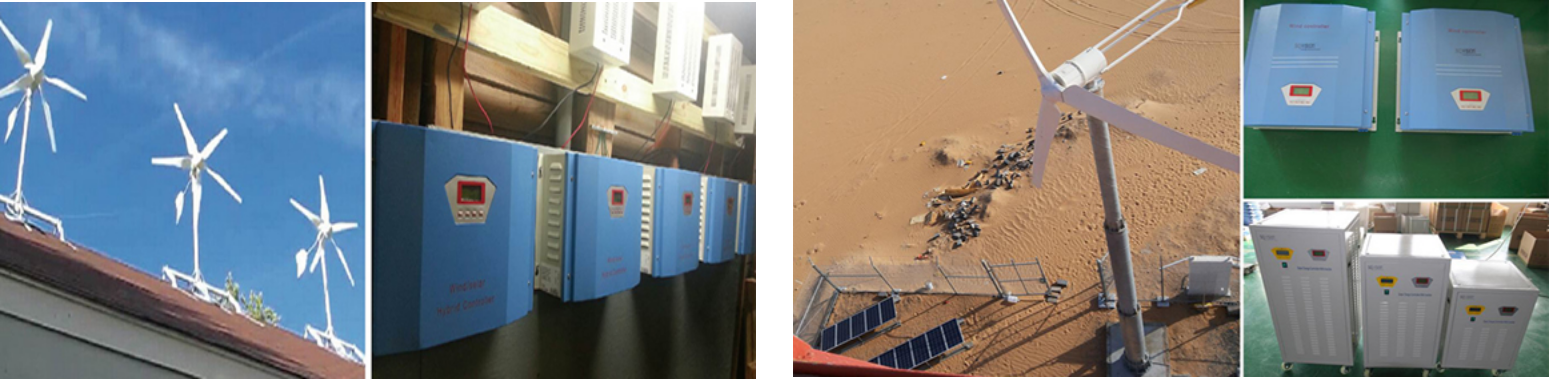

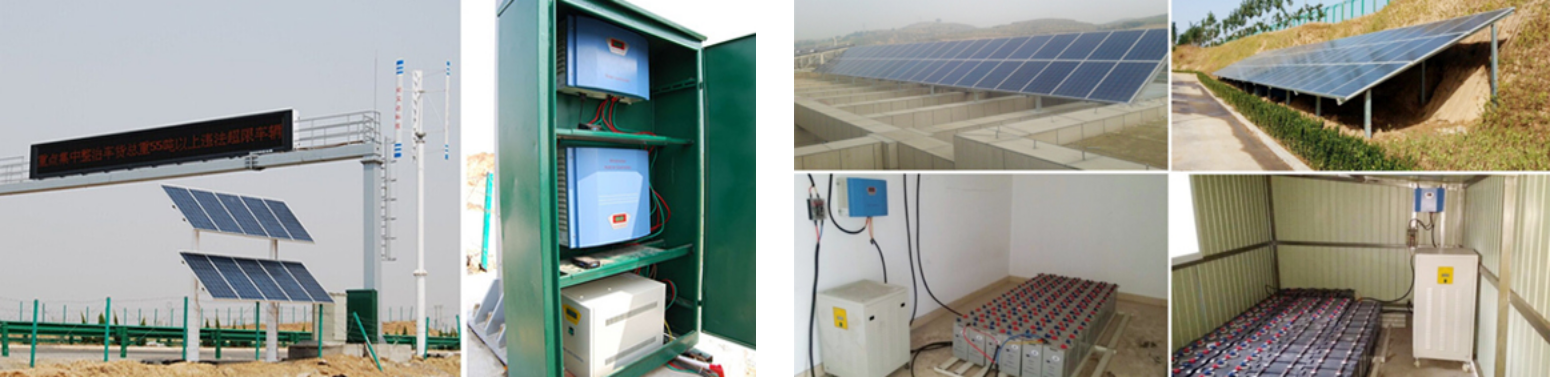

應用案例
山西太原市某工廠光伏離網項目 秦皇島高速公路風光互補項目
馬達加斯加風光柴互補戶用系統 美國賓夕法尼亞洲風光互補戶用供電系統
