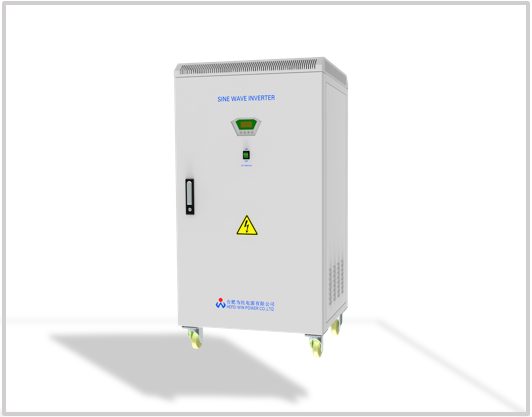

本產品適用于風光互補發電電站；戶用風光互補發電系統；移動通信基站、高速公路等無人區域的電力供應等；沿海海島、偏遠山區、邊防哨所等；電力供應不足或電力短缺的地區科研項目、政府示范工程、景觀照明工程等。
產品特點
?風光互補發電系統控制逆變一體
?工頻變壓器隔離，安全可靠
?智能化、功能化設計，結構簡單，功能強大且空載損耗低
?可選多種功能：風速檢測功能、轉速控制功能、溫度補償功能等
?完善的保護功能
?RS485通訊功能
?支持標準Modbus RUT協議5KW技術參數：
|
型號 |
WWSI50-96 |
|
風機輸入 |
|
|
額定輸入功率 |
3kW |
|
額定輸入電壓 |
240V |
|
額定輸入電流 |
13A |
|
手動制動 |
長按"瀏覽"按鍵5s后完全卸荷，需手動恢復 |
|
過電流制動 |
13A |
|
光伏輸入 |
|
|
額定功率 |
2kW |
|
最大開路電壓 |
200V |
|
額定輸入電流 |
21A |
|
充電參數 |
|
|
額定蓄電池電壓 |
96V |
|
充電保護電壓點 |
116V（出廠值） |
|
交流輸出 |
|
|
直流輸入電壓范圍 |
86.4~136V |
|
欠壓恢復點 |
“同蓄電池額定電壓” |
|
額定輸出功率 |
5kW |
|
額定輸出電壓 |
220Vac |
|
額定相位數 |
單相 |
|
額定輸出頻率 |
50±0.5Hz |
|
波形畸變率 |
<5% |
|
過載能力 |
120%額定輸出功率1分鐘，150%額定輸出功率10秒 |
|
通用參數 |
|
|
顯示方式 |
LCD |
|
顯示內容 |
蓄電池電壓、負載電壓、負載電流、負載功率、風機電壓、風機電流、風機功率、光伏電壓、光伏電流、光伏功率、以及蓄電池過壓、蓄電池欠壓、負載過載、負載短路等狀態 |
|
監控模式(可選) |
RS485 |
|
監控內容 |
蓄電池電壓、負載電壓、負載電流、負載功率、風機電壓、風機電流、風機功率、光伏電壓、光伏電流、光伏功率、以及蓄電池過壓、蓄電池欠壓、負載過載、負載短路、設備過熱等狀態 |
|
隔離方式 |
工頻隔離 |
|
空載損耗 |
≤1.0A |
|
保護功能 |
防雷；風機：自動制動、手動制動；光伏：防反接、防反充；蓄電池：過壓、反接；負載：過載、短路、過熱等 |
|
環境溫度 |
-20℃～+40℃ |
|
環境濕度 |
5%~95%,無凝露 |
|
噪音 |
≤65db |
|
冷卻方式 |
風冷 |
|
外殼防護等級 |
IP20 |
10KW技術參數：
|
型號 |
WWSI100-96 |
WWSI100-240 |
|
風機輸入 |
||
|
額定輸入功率 |
5kW |
|
|
額定輸入電壓 |
240V |
|
|
額定輸入電流 |
21A |
|
|
手動制動 |
長按"瀏覽"按鍵5s后完全卸荷，需手動恢復 |
|
|
過電流制動 |
21A |
|
|
光伏輸入 |
||
|
額定功率 |
5kW |
|
|
最大開路電壓 |
200V |
480 |
|
額定輸入電流 |
52A |
21 |
|
充電參數 |
||
|
額定蓄電池電壓 |
96V |
240V |
|
充電保護電壓點 |
116V（出廠值） |
290V（出廠值） |
|
交流輸出 |
||
|
直流輸入電壓范圍 |
86.4~136V |
216~340V |
|
欠壓恢復點 |
“同蓄電池額定電壓” |
|
|
額定輸出功率 |
10kW |
|
|
額定輸出電壓 |
220Vac |
|
|
額定相位數 |
單相 |
|
|
額定輸出頻率 |
50±0.5Hz |
|
|
波形畸變率 |
<5% |
|
|
過載能力 |
120%額定輸出功率1分鐘，150%額定輸出功率10秒 |
|
|
通用參數 |
||
|
顯示方式 |
LCD |
|
|
顯示內容 |
蓄電池電壓、負載電壓、負載電流、負載功率、風機電壓、風機電流、風機功率、光伏電壓、光伏電流、光伏功率、以及蓄電池過壓、蓄電池欠壓、負載過載、負載短路等狀態 |
|
|
監控模式(可選) |
RS485 |
|
|
監控內容 |
蓄電池電壓、負載電壓、負載電流、負載功率、風機電壓、風機電流、風機功率、光伏電壓、光伏電流、光伏功率、以及蓄電池過壓、蓄電池欠壓、負載過載、負載短路、設備過熱等狀態 |
|
|
隔離方式 |
工頻隔離 |
|
|
空載損耗 |
≤1.0A |
|
|
保護功能 |
防雷；風機：自動制動、手動制動；光伏：防反接、防反充；蓄電池：過壓、反接；負載：過載、短路、過熱等 |
|
|
環境溫度 |
-20℃～+40℃ |
|
|
環境濕度 |
5%~95%,無凝露 |
|
|
噪音 |
≤65db |
|
|
冷卻方式 |
風冷 |
|
|
外殼防護等級 |
IP20 |
|
30KW技術參數：
|
型號 |
WWSI300-240 |
WWSI300-360 |
|
風機輸入 |
||
|
額定輸入功率 |
30kW |
30kW |
|
額定輸入電壓 |
240V |
360V |
|
額定輸入電流 |
125A |
84A |
|
手動制動 |
長按"瀏覽"按鍵5s后完全卸荷，需手動恢復 |
|
|
過電流制動 |
125A |
84A |
|
光伏輸入 |
||
|
額定功率 |
10kW |
|
|
最大開路電壓 |
480V |
720 |
|
額定輸入電流 |
42A |
28A |
|
充電參數 |
||
|
額定蓄電池電壓 |
240V |
360V |
|
充電保護電壓點 |
290V（出廠值） |
435V（出廠值） |
|
交流輸出 |
||
|
直流輸入電壓范圍 |
216~340V |
324~510V |
|
欠壓恢復點 |
“同蓄電池額定電壓” |
|
|
額定輸出功率 |
30kW |
|
|
額定輸出電壓 |
380Vac |
|
|
額定相位數 |
三相 |
|
|
額定輸出頻率 |
50±0.5Hz |
|
|
波形畸變率 |
<5% |
|
|
過載能力 |
120%額定輸出功率1分鐘，150%額定輸出功率10秒 |
|
|
通用參數 |
||
|
顯示方式 |
LCD |
|
|
顯示內容 |
蓄電池電壓、負載電壓、負載電流、負載功率、風機電壓、風機電流、風機功率、光伏電壓、光伏電流、光伏功率、以及蓄電池過壓、蓄電池欠壓、負載過載、負載短路等狀態 |
|
|
監控模式(可選) |
RS485 |
|
|
監控內容 |
蓄電池電壓、負載電壓、負載電流、負載功率、風機電壓、風機電流、風機功率、光伏電壓、光伏電流、光伏功率、以及蓄電池過壓、蓄電池欠壓、負載過載、負載短路、設備過熱等狀態 |
|
|
隔離方式 |
工頻隔離 |
|
|
空載損耗 |
≤1.0A |
|
|
保護功能 |
防雷；風機：自動制動、手動制動；光伏：防反接、防反充；蓄電池：過壓、反接；負載：過載、短路、過熱等 |
|
|
環境溫度 |
-20℃～+40℃ |
|
|
環境濕度 |
5%~95%,無凝露 |
|
|
噪音 |
≤65db |
|
|
冷卻方式 |
風冷 |
|
|
外殼防護等級 |
IP20 |
|
50KW技術參數：
|
型號 |
WWSI500-384 |
|
風機輸入 |
|
|
額定輸入功率 |
50kW |
|
額定輸入電壓 |
380V |
|
額定輸入電流 |
130A |
|
手動制動 |
長按"瀏覽"按鍵5s后完全卸荷，需手動恢復 |
|
過電流制動 |
130A |
|
光伏輸入 |
|
|
額定功率 |
15kW |
|
最大開路電壓 |
768 |
|
額定輸入電流 |
39A |
|
充電參數 |
|
|
額定蓄電池電壓 |
384V |
|
充電保護電壓點 |
464V（出廠值） |
|
交流輸出 |
|
|
直流輸入電壓范圍 |
345.6~544V |
|
欠壓恢復點 |
“同蓄電池額定電壓” |
|
額定輸出功率 |
50kW |
|
額定輸出電壓 |
380Vac |
|
額定相位數 |
三相 |
|
額定輸出頻率 |
50±0.5Hz |
|
波形畸變率 |
<5% |
|
過載能力 |
120%額定輸出功率1分鐘，150%額定輸出功率10秒 |
|
通用參數 |
|
|
顯示方式 |
LCD |
|
顯示內容 |
蓄電池電壓、負載電壓、負載電流、負載功率、風機電壓、風機電流、風機功率、光伏電壓、光伏電流、光伏功率、以及蓄電池過壓、蓄電池欠壓、負載過載、負載短路等狀態 |
|
監控模式(可選) |
RS485 |
|
監控內容 |
蓄電池電壓、負載電壓、負載電流、負載功率、風機電壓、風機電流、風機功率、光伏電壓、光伏電流、光伏功率、以及蓄電池過壓、蓄電池欠壓、負載過載、負載短路、設備過熱等狀態 |
|
隔離方式 |
工頻隔離 |
|
空載損耗 |
≤1.0A |
|
保護功能 |
防雷；風機：自動制動、手動制動；光伏：防反接、防反充；蓄電池：過壓、反接；負載：過載、短路、過熱等 |
|
環境溫度 |
-20℃～+40℃ |
|
環境濕度 |
5%~95%,無凝露 |
|
噪音 |
≤65db |
|
冷卻方式 |
風冷 |
|
外殼防護等級 |
IP20 |
