本產品用于照明、高速公路監控、通信基站、海上石油平臺、船舶、工業污水處理 、分布式風光互補景觀照明 、 科考 、 海島 、 邊防哨所等供電系統。
產品特點
?電動主動變槳，大風輸出連續穩定，發電量更大
?負責制定機組系列標準，技術更先進
?低噪音，低風速啟動
?尾翼被動偏航保護
?各種離網和并網系統使用
10KW低額定風速電動變槳風力發電機組
一.簡介
小型風力發電機組安裝便利，維護簡單，造價較低。適用于不便于安裝大型風力發電機組的廣大風力發電領域。
二.典型應用及案例
1、離網風光互補系統
應用領域：
戶用、島嶼、邊防哨所、通訊基站、森林防火、景觀照明等無電地區供電。
系統介紹：
離網風光互補系統主要由小型風力發電機和光伏發電，利用蓄電池儲能，通過控制逆變系統實現風力發電機和光伏的功率跟蹤、蓄電池充放電控制和交流輸出給負載的功能。
本系統可通過GPRS實現遠程電腦和手機監控。
離網風光互補系統結構圖
領先優勢
低額定風速：10米/秒風速下可到達額定功率，發電量更大。
電動變槳：控制更靈活準確，大風時更安全。
主導國家和行業系列小型風力發電相關標準，產品技術領先。
2、分散式風力發電
應用領域：
適用于公司、家庭、農場、分散式風場等商用領域
系統介紹：
本系統由10kW小型風力發電機組發電，通過變流器并入380V低壓配電網?？勺园l(fā)自用，也可余電上網。實現風資源收益，同時實現節能減排指標，獲取綠電收益。

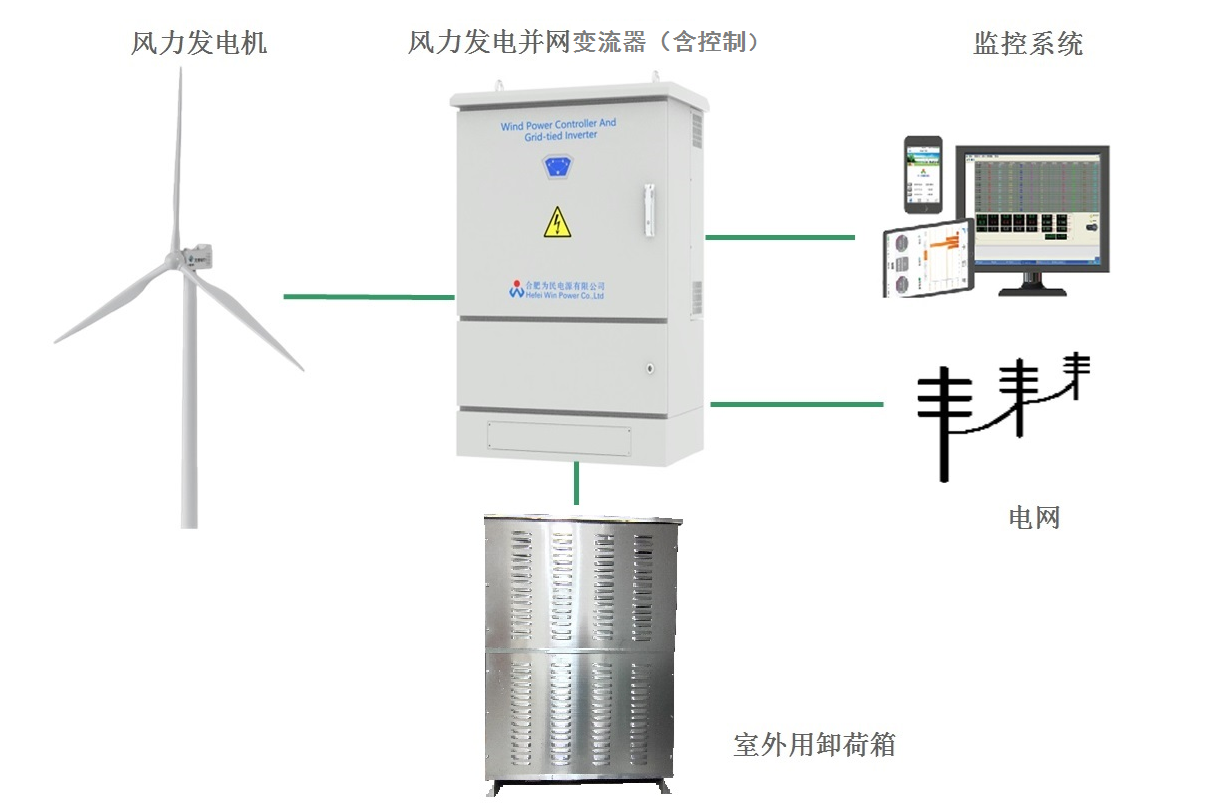

分散式風力發電系統結構圖
領先優勢
低額定風速：10米/秒風速下可到達額定功率，發電量更大。
電動變槳：控制更靈活準確，大風時更安全。
主導國家和行業系列小型風力發電相關標準，產品技術領先。
3、多能互補微電網
應用領域：
企業供電、電網改造、島嶼供電、科研示范、營房哨所、景觀照明等。
系統介紹：
系統由小型風力發電機、光伏陣列、柴油發電機等發電，通過蓄電池儲能，通過為民電源全自主設計的風光柴儲能變流器，實現對風力發電機、光伏的功率跟蹤、儲能蓄電池的充放電控制、離并網負載和柴油發電機的切換等功能。

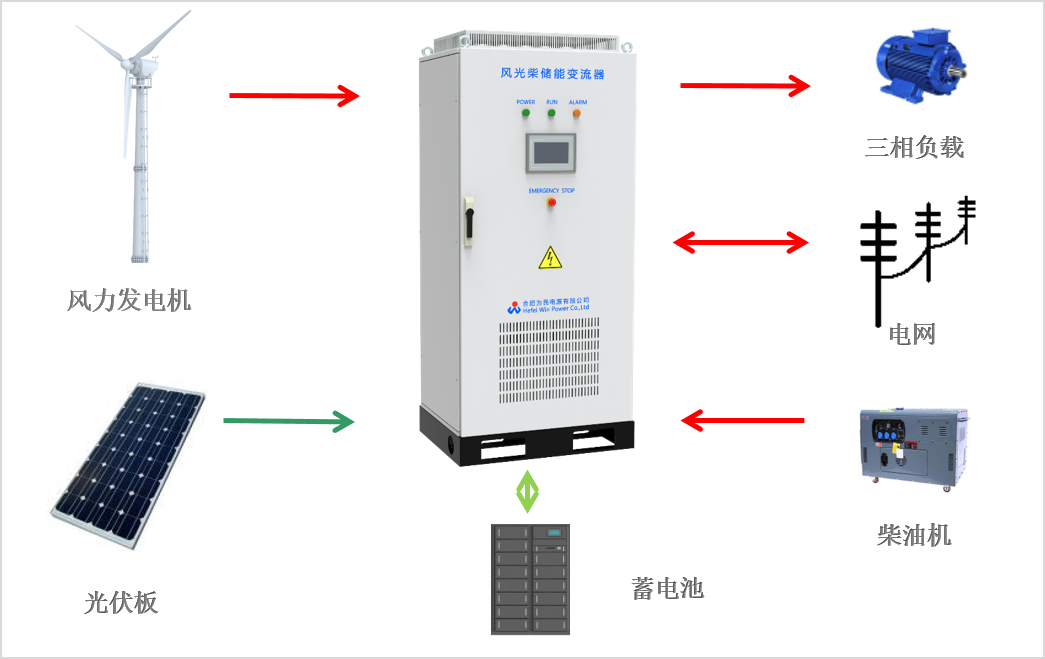

多能互補微電網系統結構圖
領先優勢
低額定風速：10米/秒風速下可到達額定功率，發電量更大。
電動變槳：控制更靈活準確，大風時更安全。
主導國家和行業系列小型風力發電相關標準，產品技術領先。
風能控制、光伏控制、儲能、柴油機切換、離并網等一體化設計，結構簡單，性能可靠。
三.公司介紹
獨立自主設計了5KW\10KW\30KW\50KW四種低額定風速電動變槳型小型風力發電機和配套的電源設備，可提供小型風力發電各種解決方案。
GB/T 20321-2023《離網型風能、太陽能發電系統用逆變器》主持修定單位
GB/T 34521-2017《小型風力發電機組用控制器》主持制定單位
GB/T 36996-2018《風力發電機組用永磁盤式無鐵芯發電機》主持制定單位
GB/T 19115.1-2018《風光互補發電系統 》 第二單位
GB/T 19068-2017《小型風力發電機組》 第二單位
GB/T 10760-2017《小型風力發電機組用發電機》第三單位
正在負責起草能源行業標準《風光互補離網控制逆變一體機》
正在負責起草能源行業標準《并網風力發電機組用變流器》
已獲得授權發明專利19項
20多年技術專研和積累
四、技術參數
|
產品型號 |
WG10 |
|
額定功率 (kW) |
10 |
|
葉片材料/葉片數目 |
增強玻璃鋼 /3 |
|
風輪直徑 (m) |
9 |
|
額定風速 (m/s) |
10 |
|
啟動風速 (m/s) |
2.5 |
|
運行風速范圍 (m/s) |
3-25 |
|
極限風速 (m/s) |
59.5 |
|
額定轉速 (r/min) |
130 |
|
系統輸出電壓 |
380VAC |
|
風機重量 (kg) |
1109kg |
|
發電機類型 |
三相永磁交流發電機 |
|
制動方式 |
電磁制動+主動變槳 |
|
運行溫度范圍 |
-35~50°C |
|
極限溫度 |
-40~70 °C |
|
設計壽命 |
20 年 |
五、功率曲線
