本產品適用于獨立風力發電系統和風力監控系統、風光互補路燈系統光伏和風機分開控制、海島、漁船供電等。
產品特點
?可用于獨立風力發電系統和風力監控系統結構
?與不同光伏控制器組合成風光互補路燈控制器系統
?結構簡單、體積小、性價比高
?近20年技術積累，負責起草中小型風力發電機組用控制器國家標準。
技術參數
型號
WW02-12
WW03-12
WW04-24
WW06-24
風機輸入
額定輸入功率
200W
300W
400W
600W
額定輸入電壓
14Vdc
14Vdc
28Vdc
輸入電壓范圍
0~16Vdc
0-32Vdc
額定輸入電流
17Adc
25Adc
17Adc
25Adc
手動制動
長按按鍵5s后完全卸荷，需手動恢復
過電流制動
17A（出廠值，0~17A可設）過電流時控制器完全卸荷，10min后恢復
25A（出廠值，0~25A可設）過電流時控制器完全卸荷，10min后恢復
17A（出廠值，0~17A可設）過電流時控制器完全卸荷，10min后恢復
25A（出廠值，0~25A可設）過電流時控制器完全卸荷，10min后恢復
過電壓制動
同“輸出過壓”控制
充電參數
額定蓄電池電壓
12V
24V
溫度補償功能（可選）
-3mV/℃/2V
輸出參數
額定輸出電壓
12V
24V
輸出過壓點
14.5V（出廠值，11Vdc~16Vdc可設）
29V（出廠值，22Vdc~32Vdc可設
輸出過壓恢復點
13.2V(出廠值，輸出過壓點減1.3V)
26.4V(出廠值，輸出過壓點減2.6V)
最大輸出電流
17A
25A
17A
25A
通用參數
整流方式
不控整流
顯示方式
LED
顯示內容
蓄電池電壓、制動指示
防雷保護
有
轉換效率
≥95%
靜態損耗
＜0.5W
環境溫度
-20℃～+40℃
濕度
0%~90%，無凝露
噪音
≤65dB
冷卻方式
自冷
安裝方式
壁掛式
防護等級
IP53
尺寸(寬×高×深)
105x120x49mm
產品凈重
0.8kg

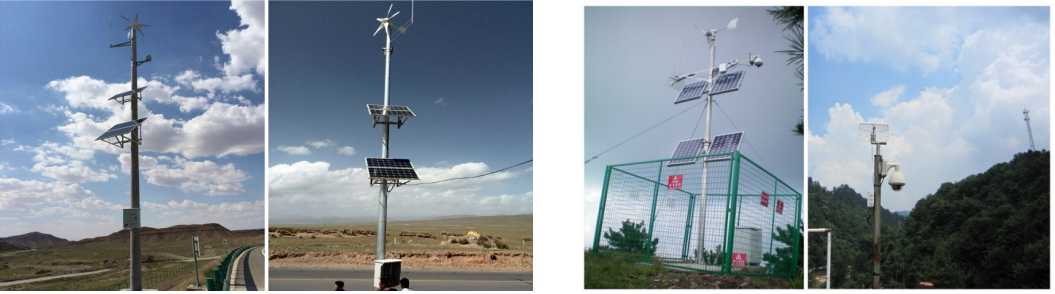

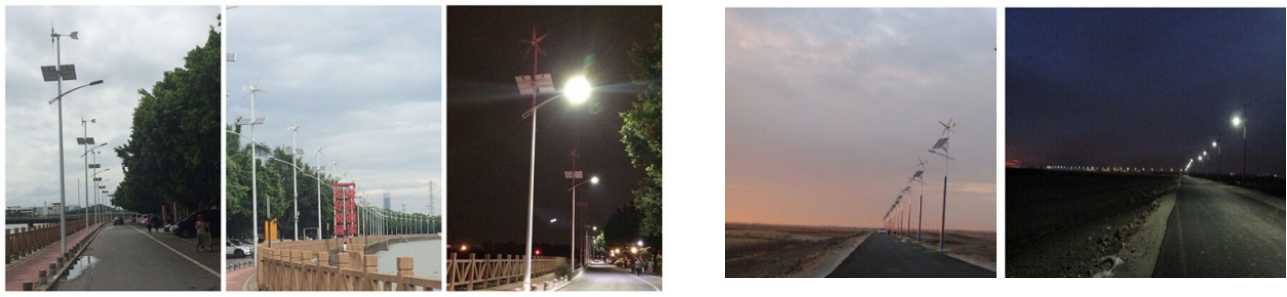

應用案列
廣州某村道路建設項目 包頭某產業園路燈項目
內蒙古高速公路監控系統 大別山監控項目
