本產品適用于風力、光伏、風光互補發電電站、戶用風光互補發電系統、沿海海島、偏遠山區、邊防哨所等無人區域的電力供應等。
產品特點
?適合風力、光伏和風光互補系統的離網逆變器
?智能化、功能化設計，結構簡單，功能強大
?采用工頻變壓器，空載損耗低
產品認證
CE認證
技術參數
型號
WI20-48
WI20-120
WI30-48
WI30-240
WI50-48
WI50-120
WI50-240
直流輸入?yún)?shù)
額定蓄電池電壓
48Vdc
120Vdc
48Vdc
240Vdc
48Vdc
120Vdc
240Vdc
輸入過壓點
68Vdc
170Vdc
68Vdc
340Vdc
68Vdc
170Vdc
340Vdc
輸入過壓恢復點
66Vdc
165Vdc
66Vdc
330Vdc
66Vdc
165Vdc
330Vdc
輸入欠壓點
43.2Vdc
108Vdc
43.2Vdc
216Vdc
43.2Vdc
108Vdc
216Vdc
輸入欠壓恢復點
48Vdc
120Vdc
48Vdc
240Vdc
48Vdc
120Vdc
240Vdc
交流輸出參數
輸出相位數
單相
額定輸出功率
2kW
2kW
3kW
5kW
額定輸出電壓
110/120/220/230/240Vac
額定輸出頻率
50/60±0.5Hz
電流諧波總畸變率（THD）
<5%
效率
最大轉換效率
≥85%
保護功能
直流輸入側過/欠壓保護
有
直流反接保護
有
輸出過載保護
有
輸出短路保護
有
浪涌保護
有
過溫保護
有
通用參數
顯示方式
LCD
顯示內容
蓄電池電壓、逆變電壓、逆變電流、逆變功率、以及蓄電池過壓/欠壓、交流負載過載/短路等工作狀態
隔離方式
工頻隔離
空載電流
≤0.6A
≤0.3A
≤0.6A
≤0.15A
≤1.6A
≤0.5A
≤0.8A
環境溫度
-20℃～+40℃
環境濕度
0%~90%,無凝露
噪音
<60dB
冷卻方式
風冷
防護等級
IP20
尺寸(寬×高×深)
235×352×400 mm
600×200×600mm
500×725×500mm
320×525×560mm
產品凈重
20kg
27kg
37kg
65kg
47.5kg

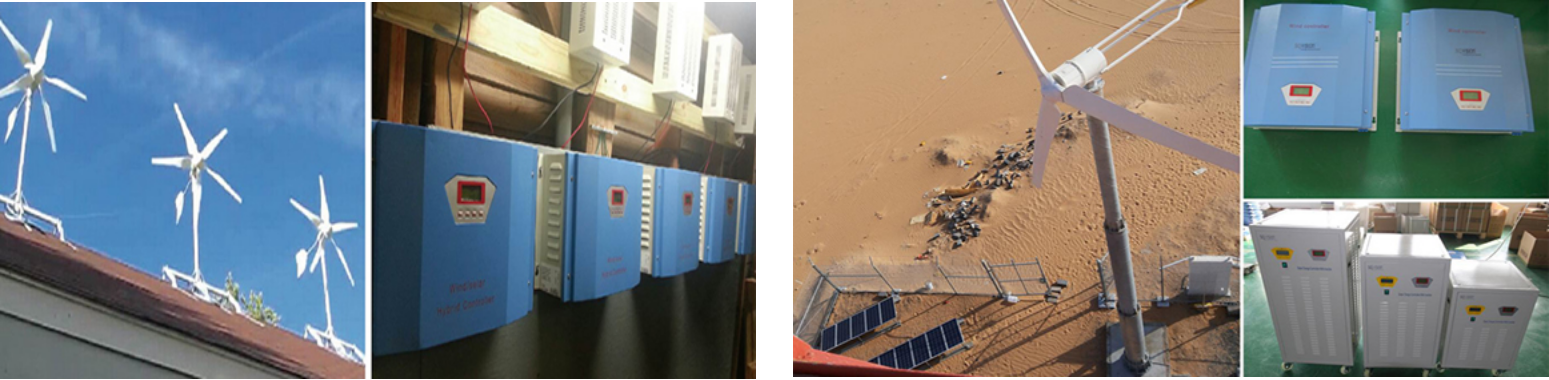

應用案列

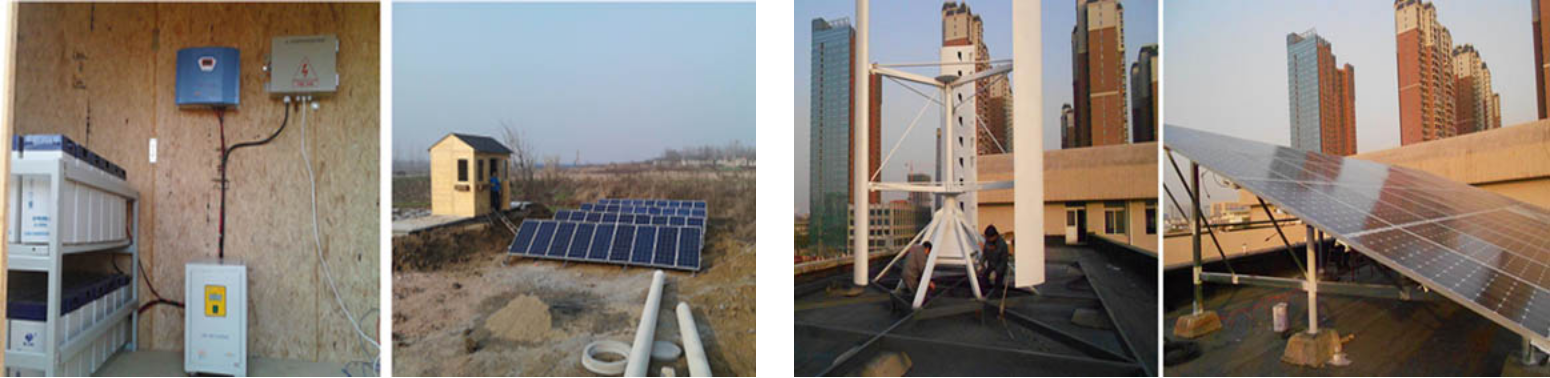

合肥光伏污水處理系統 某大學風光互補供電系統
馬達加斯加風光柴互補戶用系統 美國賓夕法尼亞洲風光互補戶用供電系統
